ARS-TSControl je zaštitno-regulacioni sistem parne turbine baziran na Atlas Max-RTL® kontrolerima i VIEW6000 SCADA sistemu, proizvodnje Instituta “Mihajlo Pupin”. Navedeni kontroleri pripadaju familiji ATLAS procesnih uređaja, ali su uvođenjem novih ulazno-izlaznih modula za merenje brzine turbine ATLAS-BPC, specijalizovani za upravljanje i zaštitu turbinskog postrojenja. U softverskom pogledu, znatno je poboljšan monitoring ispravnosti digitalnih modula. Time je sistem ATLAS uređaja dobio podfamiliju uređaja koji su u stanju da zadovolje stroge zahteve za upravljanje ovakvim postrojenjima.
Sistem je koncipiran tako da se sastoji od:
- zaštitnog dela sistema, koji je projektovan primenom potpunog “2 od 3” principa u kompletnom zaštitnom krugu (od senzora u pogonu, preko ulazno-izlaznih modula, kontrolera, do izvršnog zaštitinog hidruličnog bloka). Tako su u potpunosti ispunjeni zahtevi SIL3 pouzdanosti,
- regulaciono-upravljačkog dela sistema, koji vrši upravljanje regulacionim ventilima turbine. Tu su implementirani automatski regulatori brzine i snage turbine, kao i pritiska sveže pare ispred turbine. Zatim, limiterske funkcije, koje smanjuju opterećenje postrojenja u slučaju nedozvoljenih vrednosti vakuuma u kondenzatoru, naglog pada pritiska sveže pare ispred turbine i nedozvoljenog termičkog opterećenja rotora turbine visokog ili srednjeg pritiska (themal-stress calculator). Prilikom projektovanja regulaciono-upravljačkog dela sistema primenjivan je princip “2 od 2”.
U sklopu sistema ARS-TSControl je ponuđena kompletna izrada hidruličkog dela sistema koja podrazumeva:
- zamenu ili rekonstrukciju hidruličnih regulacionih ventila,
- rekonstrukciju prednjeg ležajnog bloka postojećeg upravljačkog sistema radi ugradnje sistema za merenje brzine turbine,
- zamenu hidrauličnog zaštitnog sistema turbine,
- izradu kompletne projektne dokumntacije u svim fazama projekta,
- montažu, nadzor i puštanje u rad hidrauličkog sistema,
- održavanje u garantnom i van garantnom periodu.
Detaljnije o sistemu ARS-TSControl:
- Osnovne komponente sistema turbinske regulacije ARS TSControl i ARS THControl za parne i hidro turbine
- TCimp “2 od 3” elektro-hidraulični zaštitni blok – SIL3 sertifikovan

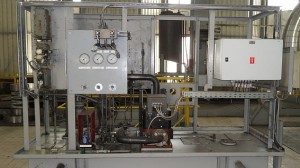

- Pokretni hidraulični agregat IMP-PHA za FAT i SAT ispitivanja hidrauličnih sistema turbinskih regulatora
- Predstavljanje sistema u časopisu Industrija br. 35/2011
- Lista referenci sistema ARS-TSControl
- Realizovani projekti:
– Kondenzaciona parna turbine 55GT01, nominalne snage 16MW, tip 0-KD 25 proizvodnje „Jugoturbina“ Karlovac, u „Metanolsko-sirćetnom kompleksu“ Kikinda

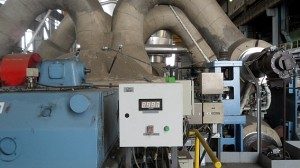

Galerija fotografija modernizovanog sistema regulacije MSK Kikinda
– hidraulički deo sistema:
• IH konvertor Voith za upravljanje reglacionim ventilima (tip DSG),
• sistem za merenje brzine (nazubljeni točak sa induktivnim sondama na vratilu turbine u prednjem ležajnom bloku).
– elektronski deo sistema:
• regulacioni sistem ARS-TSControl.
– Kondezaciono – toplifikaciona parna turbina T-110/120-130-4, nominalne snage 110MW, proizvodnje ZAO “UTZ”, termoelektrana-toplana Novi Sad, Novi Sad, postrojenje TA2
– hidraulički deo sistema:
• linearni aktuator Exlar GS upravljan sa Emerson Unidrive SP1400 frekventnim regulatorom,
• zaštitni sistem je baziram na “2 od 3” zaštitnom elektro-hidruličkom bloku, proizvodnje ZAO “UTZ”, Ekaterinburg.
– elektronski deo sistema:
• regulaciono-zaštitini sistem ARS-TSControl,
• nezavisna nadbrzinska zaštita ATLAS-NBZ, proizvodnje Institut “Mihajlo Pupin”.
– hidraulički deo sistema:
• regulacioni ventili su pogonjeni elektro-hidruličkim konvertorom Vickers EHW-ZAS90, proizvodnje Vickers Eaton,
• zaštitni sistem je baziram na S90 “2 od 3” zaštitnom elektro-hidruličkom bloku, proizvodnje Alstom, Elblag (Poljska),
– elektronski deo sistema:
• regulaciono-zaštitini sistem ARS-TSControl,
• nezavisna nadbrzinska zaštita JAQUET FT300, proizvodnje JAQUET Technology Group (SAD).
Glavna dobit uvođenja ARS-TSControl sistema je usklađenost odziva blokova A1 i A2 u primarnoj regulaciji snage-učestanosti sa preporukama ENTSOE P1 – Policy 1: Load-Frequency Control and Performance. Nezavisna ispitivanja su sprovedena 4. maja 2012. godine po nalogu Direkcije Elektroprivrede Srbije.
– Kondenzaciona turbina tipa Siemens 55/65, nominalne snage 65MW, proizvodnje Siemens-Schuckertwerke, Berlin (Nemačka) u termoelektrani Kolubara A, Veliki Crljneni (Srbija), postrojenje TA3:
– hidraulički deo sistema:
• regulacioni ventili su pogonjeni struja-pritisak konvertorima CPC-II, proizvodnje Wodwart,
• zaštitni sistem je baziran na S90 “2 od 3” zaštitnom elektro-hidruličkom bloku, proizvodnje Alstom, Karlovac (Hrvatska)
– elektronski deo sistema:
• regulaciono-zaštitini sistem ARS-TSControl,
• nezavisna nadbrzinska zaštita ATLAS-NBZ, proizvodnje Institut “Mihajlo Pupin”,
• zaštita i monitoring vibracija se vrši sistemom ProvibTech, Hjuston (SAD).
– Kondenzaciona turbina tipa 18-K-350, nominalne snage 350MW, proizvodnje ZAMECH – po licenci BBC, Elblag (Poljska),
u termoelektrani Kostolac B, Drmno (Srbija), blokovi B1 i B2: – hidraulički deo sistema:
• regulacioni ventili su pogonjeni elektro-hidruličkim konvertorom Vickers EHW-ZAS90, proizvodnje Vickers Eaton
• zaštitni sistem je baziran na S90 “2 od 3” zaštitnom elektro-hidruličkom bloku, proizvodnje Alstom, Elblag (Poljska)
– elektronski deo sistema:
• regulaciono-zaštitini sistem ARS-TSControl,
• nezavisna nadbrzinska zaštita JAQUET FT300, proizvodnje JAQUET Technology Group (SAD).
